Datos del producto:
|
| Grado de la precisión: | IT6 | Tipo de los sellos: | Sellado |
|---|---|---|---|
| Diámetro interno: | 25 ~ 80 milímetros | Diámetro externo: | 90 ~ 300 milímetros |
| Anchura: | 50 ~ 112m m | Dureza HRC: | 58 ~ 62 |
| Gama del esfuerzo de torsión: | 276 ~ 1830 N.m | ||
| Resaltar: | IT6 andan sin embragar Piezas de la impresora de Flexo,80m m andan sin embragar piezas de la impresora de Flexo,IT6 andan sin embragar un embrague de la manera |
||

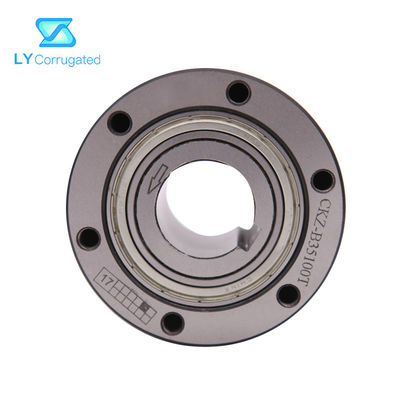

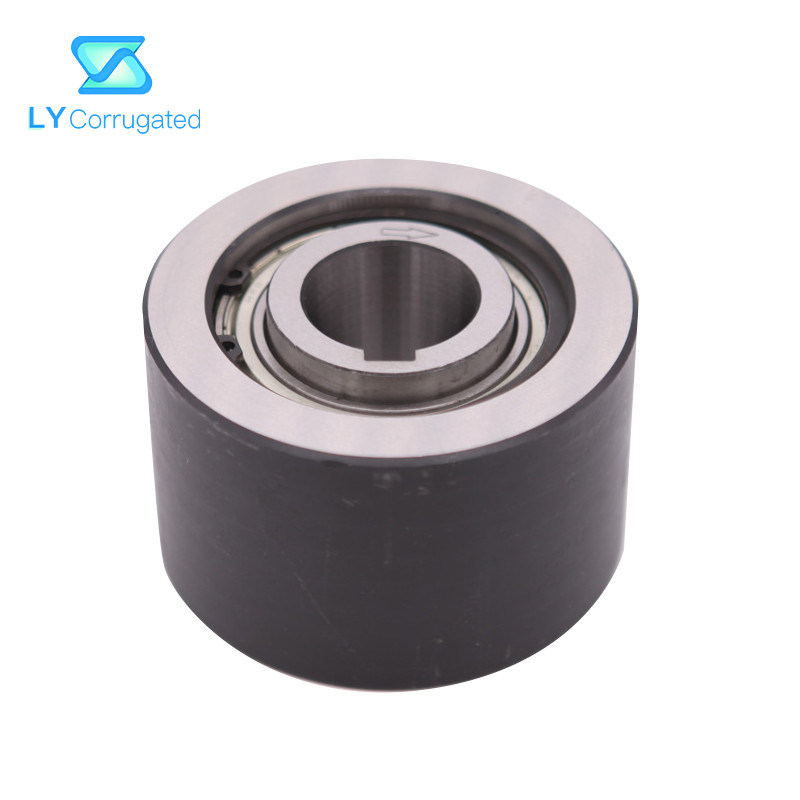

Las piezas de la impresora de Flexo andan sin embragar llevar de la manera del rodillo uno del embrague de la leva
Parámetro del producto:
| Tipo |
Nominal Esfuerzo de torsión [N·m] |
Sobrante Velocidades [r/min] |
Dimensión en contorno |
Peso [kilogramo] |
|||||||||||
|
Interno Raza |
Externo Raza |
D [h7] |
D1 [h6] |
B | F | nanómetro | E | H |
d [h7] |
C | bn×tn | e | |||
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 6,3 | 5,60 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 3,8 | 9,69 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 2,8 | 17,5 | |
Descripción:
1, tipo CKZ-B es tipo de la horquilla de retención anda sin embragar, autónomo, sellado y el llevar apoyado, usando dos rodamientos. La unidad es aceite o grasa entregado lubricada según el tipo.
2, la raza interna se cierra al eje, la raza externa tiene una tolerancia positiva h7 para dar un ajuste de prensa en la vivienda a H7 y se atornilla al enlace.
3, este tipo extenso usado en la maquinaria del embalaje, impresión, fabricación de papel y así sucesivamente, para realizar el tope o el sobrante en impulsiones duales.
