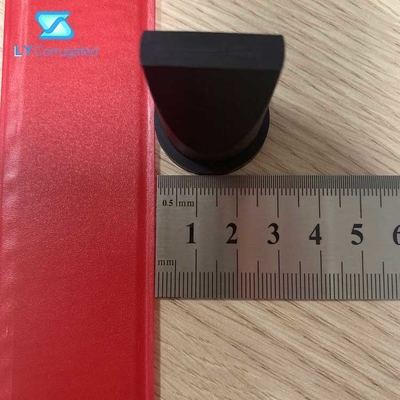

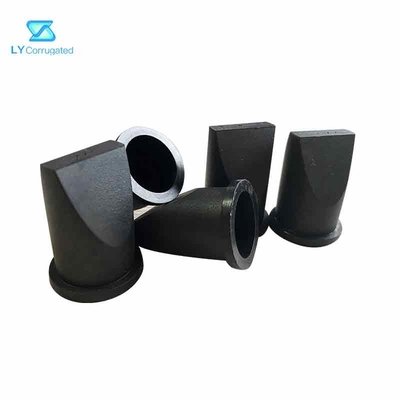

93114-2 la impresora de Flexo parte la válvula de control de goma del ornitorrinco para la bomba de diafragma

1. Con (15) casquillos flúidos instalados, coloque la bomba al revés.
2. parte movible del lugar (21) en (42) ornitorrinco y la manga de la diapositiva (41) sobre (42) ornitorrinco.
3. diapositiva el montaje completo del control en el casquillo flúido agujereado con (los 21) extremos del parte movible primero. [Los ornitorrincos (42) destacan.]
4. anillo de la posición (19) “O” sobre (41) la manga.
5. 35) pies multíples/(de la fijación (36) montaje del eslabón giratorio a los casquillos flúidos.
6. bomba de la vuelta encima al lado derecho encima de la posición.
7. monte el control del ornitorrinco como en el paso #1.
8. diapositiva el montaje completo del control en el casquillo flúido agujereado con (los 41) extremos de la manga primero. [El ornitorrinco está señalando abajo hacia la cavidad flúida del casquillo.]
9. anillo de la posición (19) “O” alrededor (21) del parte movible.
10. el múltiple de la fijación (34)/(36) gira sobre un eje asamblea al casquillo flúido.
